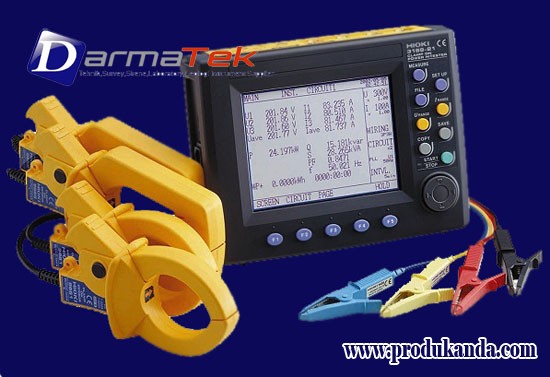

Keterangan:
Permintaan pengukuran hingga 4 sirkuit, dan pengukuran harmonik secara bersamaan
Bersamaan mengukur permintaan dan bentuk gelombang harmonik yang berbagi garis tegangan yang sama lebih dari 4-sirkuit
Data dapat disimpan ke kartu PC
Pengolahan kecepatan tinggi dan berkesinambungan untuk mengukur masing-masing gelombang
Kecepatan tinggi D / A output untuk merekam grafik analog ( Model 3169-21)

Catatan: sensor arus Opsional diperlukan untuk mengukur parameter arus atau kekuasaan. Untuk penyimpanan data pengukuran, hanya menggunakan kartu PC dijamin dijual oleh HIOKI
Spesifikasi dasar ( Akurasi dijamin selama 1 tahun)
Pengukuran garis & jumlah sirkuit Single-fase 2-kawat ( 4 sirkuit) , Single-fase 3-kawat ( 2 sirkuit) , tiga fase 3-kawat ( 2 atau 1 sirkuit) , dan Tiga-fase 4-kawat ( 1 sirkuit)
Catatan: 50 atau 60 Hz, dan berbagi bahwa garis tegangan yang sama
Item Pengukuran Tegangan, Arus, Aktif / reaktif / jelas kekuasaan, Aktif / reaktif integrasi daya, faktor daya, Frekuensi, nilai gelombang Harmonic
Rentang tegangan 150, 00 V ke 600.00 V AC, 3 rentang
Saat ini berkisar 500, 00 mA ke 5, 0000 kA AC ( tergantung pada sensor saat ini digunakan)
Daya rentang 75.000 W ke 900, 00 kW ( tergantung pada kombinasi tegangan, kisaran saat ini, dan garis pengukuran)
Dasar akurasi AC Voltage: ± 0, 2% RDG. ± 0, 1% fs
Arus AC: ± 0, 2% RDG. ± 0, 1% fs + akurasi sensor arus
Daya aktif: ± 0, 2% RDG. ± 0, 1% fs + akurasi sensor arus ( pada faktor daya = 1)
CLAMP ON SENSOR 9661: ± 0, 3% RDG. ± 0, 01% fs ( berbeda dari masing-masing model)
Metode pengukuran Digital sampling, sinkronisasi PLL atau 50/ 60 Hz jam tetap
Dasar akurasi Daya aktif: ± 0, 2% RDG. ± 0, 1% fs + penjepit-on akurasi sensor ( pada 45-66 Hz)
Tampilan refresh rate 2 kali / detik ( kecuali bila menggunakan kartu PC saat mengakses memori internal, atau ketika melakukan komunikasi RS-232C)
Data interval simpan Standar Interval: 1 detik sampai 30 detik, 1 menit sampai 60 menit, 13 memilih
Interval Cepat: Sebuah gelombang tunggal, atau 0, 1, 0, 2, atau 0, 5 detik ( pada nilai instan saja)
Characterristics Frekuensi Fundamental bentuk gelombang naik ke urutan ke-50 ± 3% fs + akurasi pengukuran ( dari 45-66 Hz gelombang fundamental)
Fungsi lain Kesalahan menghubungkan cek, pilihan bahasa, menampilkan terus, pengaturan cadangan, kekuatan mematikan manajemen, kunci kunci, [ 3169-21 hanya] D / A output 4 channel, ± 5 V DC fs)
Power supply 100 sampai 240 V AC, 50/ 60 Hz, 30 VA max.
Dimensi, massa 210 mm ( 8.27 in) W × 160 mm ( 6.30 in) H × 60 mm ( 2.36 in) D, 1, 2 kg ( 42, 3 oz)
Aksesoris Disediakan TEGANGAN CORD L9438-53 × 1 ( Hitam / Merah / Kuning / Biru) , Kabel listrik × 1, Instruksi Manual × 1, Panduan Cepat × 1, CD-R × 1 ( manual operasi antarmuka RS-232C) × 1, Input label kabel × 1, KONEKSI CABLE 9441 × 1 ( untuk 3169-21 saja)

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
